Hauptschema Hybridheizungs-Module

Modul Standard Plus

Heizen mittels Festbrennstoffsystem OHNE Pufferspeicher.

Ein ausgeklügelter Wasserkreislauf (Hydraulik) sorgt im Zusammenarbeit mit der eigens dafür entwickelten Regelung für absolute Sicherheit. Die Warmwasserbereitung erfolgt in Vorrangschaltung.Weiterhin wird die vom Festbrennstoffkessel erzeugte Wärme sofort in den Hausheizkreislauf eingeleitet. Ein Warmwasserbereiter ist Voraussetzung. Er ersetzt in diesem geregelten Heizwasserkreislauf einen nach BImmSchG §5 geforderten Pufferspeicher. In diesen wird bei unbeabsichtigter Überheizung das Kesselwasser des Festbrennstoffkessels über dessen Wärmetauscher eingeleitet. Damit wird die Kesselwassertemeperatur im Notfall sicher abgesenkt und zugleich die Aufgaben eines formal nach BImmSchG §5 geforderten Pufferspeichers übernommen. Die Forderungen nach BImmSchG §5 werden sicher erfüllt. Das System weicht von einer einfachen Installation ohne regelnde Komponenten gemäß der Interpretation nach BImmSchG§5 ab.

Des Weiteren sind bei einer Grundinstallation eines Festbrennstoffkessels ohnehin die Thermische Ablaufsicherung und die im kausalen Zusammenhang stehende Automatische Nachfüll-Armatur im Falle eines Heizwasserverlsutes vorzusehen.

Für die Schornsteinfeger, die grundsätzlich und formal auf einem Pufferspeicher bestehen, sei darauf hingewiesen, dass mehrere Sicherheitsfaktoren bereits vorhanden sind:

  1. Thermische Ablaufsicherung bei Grundinstallation
  2. Automatische Nachfülleinrivchtung bei Grundinstallaion
  3. Vorhandenes Volumen der Gesamtheizungsanlage inkl. Rohrleitungen, Ausfdehngefäß, Heizkessel- und Heizkörpervolumen.----> Das ist in Summe oft ein größerer Wasserinhalt als die nach BImmSchG geforderten Pufferinhalte.
  4. Bei Fußbodenheizungen ist die Fachfirma zu konsultieren.

Modul Komfort

Heizen mittels Festbrennstoffsystem plus Pufferspeicher.

Der von üblichen Installationen erheblich abweichende Wasserkreislauf (Hydraulik) sorgt für eine Beheizung des Hauses ohne Verzögerung. Grund dafür ist, dass der hier verwendete Pufferspeicher nur mit überschüssiger Energie des Festbrennstoffsystems geladen wird. Eine weitere Besonderheit ist, dass die im Pufferspeicher gespeicherte Energie über die Modulregelung als eigenständige Heizquelle genutzt wird. Die Erzeugung warmen Wassers erfolgt im vorhandenen WWB im Vorrangbetrieb. Ein zusätzliches Regelteil ermöglicht die Nutzung thermischer Solarenergie. Diese kann mit dem Zusatzregler im Sommer zur Warmwasserzeugung oder im Winter zu Heizzwecken variabel genutzt werden. Zugleich erhöht sich die Nutzung solarer Energie und zugleich die Sicherheit thermischer Solar-Kollektoren.

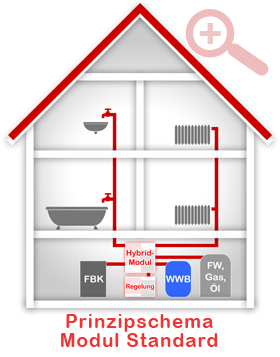

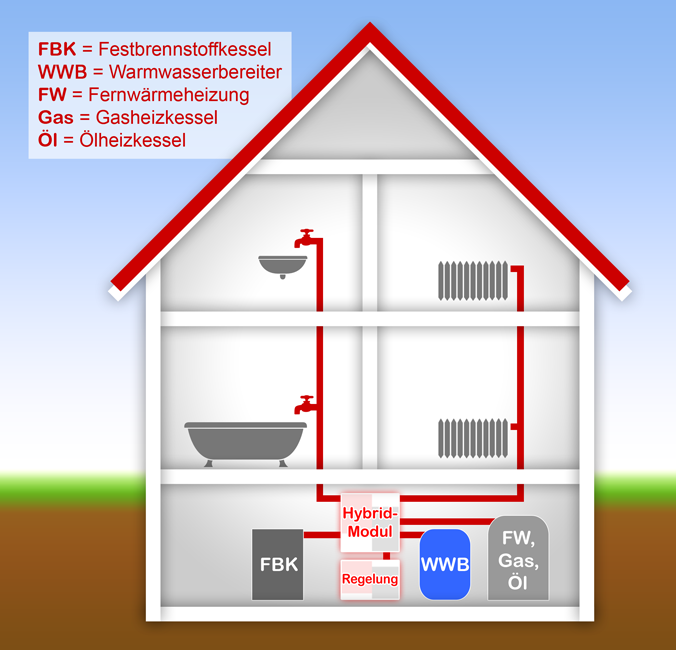

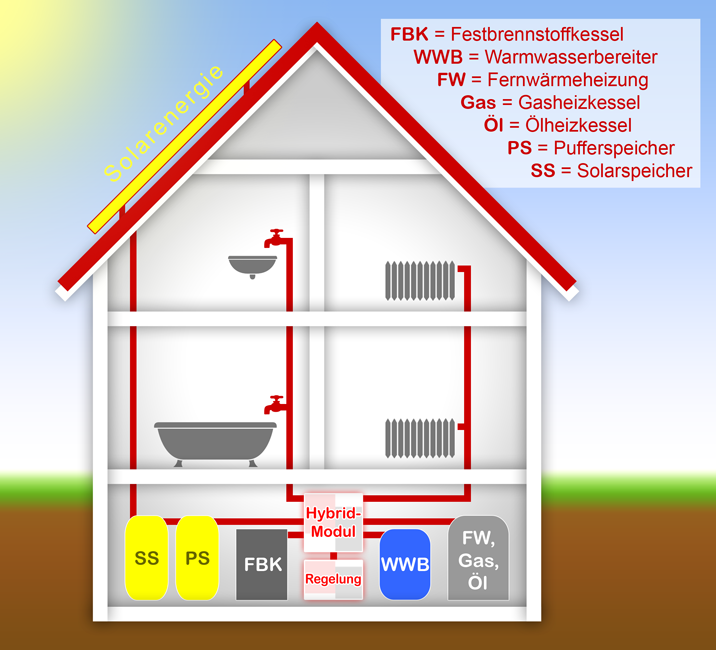

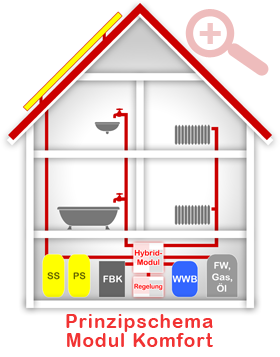

Prinzipschema Modul Standard Plus Prinzipschema Modul Komfort
